Pomiary wyłącznika mocy SCI-4
Autor Wiadomość
mihal_
Uczestnik forum


Dołączył: 26 Sty 2011
Posty: 6
Skąd: Bielsko-Biała
Wysłany: 06-12-16, 08:29   Pomiary wyłącznika mocy SCI-4

Witam, wykonujemy w firmie pomiary starych wyłączników małoolejowych typu SCI-4 12/20/800 i nie mogę się nigdzie w dokumentacji doszukać jaka jest dopuszczalna rezystancja styków w kolumnach. Pomiar wykonujemy miernikiem małych rezystancji przy prądzie 100A. Ktoś pomoże?


simcode
Aktywny uczestnik forum


Pomógł: 91 razy
Dołączył: 17 Sty 2011
Posty: 1474
Skąd: śląsk
Wysłany: 06-12-16, 22:04

Postaram się , trochę czasu by to znaleźć.


simcode
Aktywny uczestnik forum


Pomógł: 91 razy
Dołączył: 17 Sty 2011
Posty: 1474
Skąd: śląsk
Wysłany: 07-12-16, 17:34

Rezystancji nie znajdziesz tam tego nie ma , bo to musisz wyliczyć ze spadku napięcia . Na stronie 23 w DTR masz pod pozycjami 56 /57 dopuszczalne spadki napięć.


mihal_
Uczestnik forum


Dołączył: 26 Sty 2011
Posty: 6
Skąd: Bielsko-Biała
Wysłany: 13-12-16, 20:38

Możesz napisać jakie są te spadki napięć? nie mam aktualnie DTRki przy sobie

Poszukuję również tego samego do stycznika HSV-7M. Ktoś zna wartości dopuszczalne?


simcode
Aktywny uczestnik forum


Pomógł: 91 razy
Dołączył: 17 Sty 2011
Posty: 1474
Skąd: śląsk
Wysłany: 14-12-16, 17:57

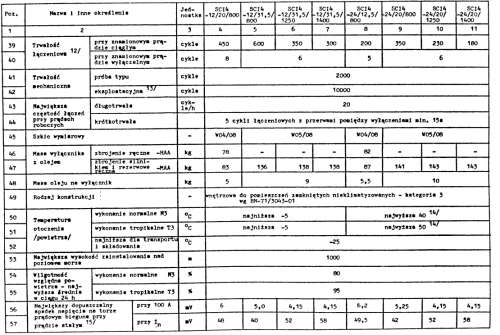

Tu cała strona z tym danymi.


mihal_
Uczestnik forum


Dołączył: 26 Sty 2011
Posty: 6
Skąd: Bielsko-Biała
Wysłany: 20-12-16, 07:08

Dzieki wielkie ;-)
