Interpretacja pkt. 9.1.1 normy 60204-1
Autor Wiadomość
samplerwrc
Uczestnik forum


Dołączył: 21 Lis 2021
Posty: 1
Skąd: Ln
Wysłany: 21-11-21, 11:34   Interpretacja pkt. 9.1.1 normy 60204-1

Witam szanowne grono.
chciałbym poruszyć temat punktu 9.1.1 normy 60204-1:

9.1.1 Zasilanie obwodów sterowniczych
Do zasilania obwodów sterowniczych należy stosować transformatory. Transformatory te powinny mieć rozdzielone uzwojenia. W przypadku stosowania kilku transformatorów zaleca się takie łączenie ich uzwojenia, aby napięcia wtórne były w fazie.
Tam, gdzie obwody sterownicze prądu stałego (d.c.) są przyłączone do układu połączenia ochronnego (patrz 8.2.1), to powinny one być zasilane z oddzielnego uzwojenia transformatora obwodu sterowniczego lub z innego transformatora obwodu sterowniczego.
Transformatory nie są konieczne w przypadku maszyn z pojedynczym urządzeniem uruchamiającym silnik i najwyżej dwoma urządzeniami sterującymi (np. urządzeniem blokującym, stacyjką sterownicza, start/zatrzymanie).

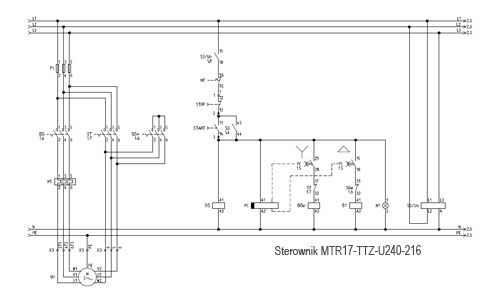

Jak się ma zapis tego punktu do obwodu sterowania układu gwiazda-trójkąt zasilanego z 230V? Czy w takim przypadku także trzeba dać transformator choćby 230/230?. Powyższa norma dopuszcza maksymalne napięcie sterownicze na poziomie 277V.
